Rectification acier inoxydable : tenir 8 µm de coaxialité sur un composant en 17-4PH
Atteindre des précisions inférieures aux centièmes sur un alésage est le standard quotidien chez Savoie Rectification. Mais lorsqu’il s’agit de rectification acier sur des nuances techniques exigeantes, le niveau de complexité franchit un cap.
Récemment, nos équipes ont mené à bien la rectification d’un composant aéronautique critique, exigeant non seulement des tolérances dimensionnelles extrêmes, mais également une maîtrise parfaite de la géométrie globale de la pièce.
Pourquoi la rectification acier inoxydable est un vrai sujet technique
Comparé à un acier de construction classique, l’inox :
- Conduit moins bien la chaleur, ce qui concentre les calories en surface et favorise les brûlures de rectification
- Ecrouît rapidement, surtout les nuances austénitiques, la surface devient plus dure à chaque passe
- Génère des contraintes résiduelles qui peuvent entraîner des déformations géométriques après rectification
L’acier 17-4PH amplifie ces contraintes. C’est un acier inoxydable martensitique à durcissement par précipitation (d’où le sigle PH – Precipitation Hardening). Après traitement thermique, il atteint des duretés de l’ordre de 38 à 44 HRC selon le cycle de vieillissement appliqué. A ce niveau, la meule abrasive rencontre un matériau qui ne pardonne pas les approximations de paramètres : vitesse, avance, profondeur de passe, lubrification… tout compte.
La pièce et ses exigences : un cahier des charges sans compromis
Des exigences géométriques redoutables

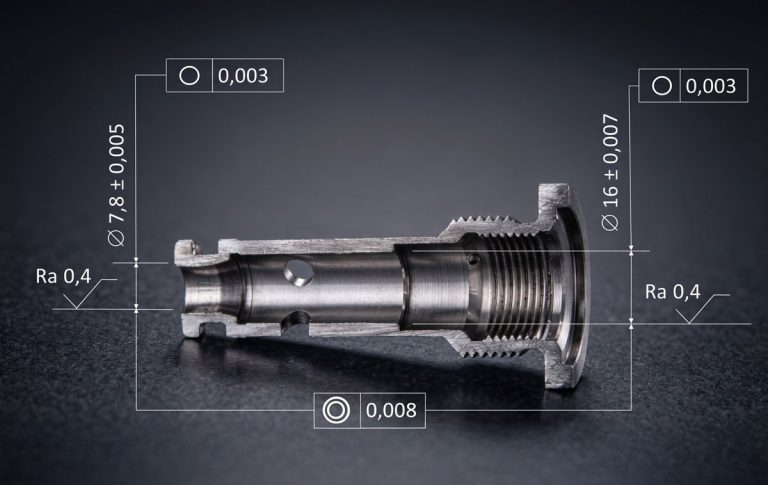

Ce composant concentre un ensemble de contraintes géométriques extrêmement serrées, nécessitant des opérations de rectification intérieure de très haute précision. Le cahier des charges imposait les tolérances suivantes :
- Alésage petit diamètre : Ø 7,8 ± 0,005 mm avec une cylindricité requise de 0,003 mm.
- Alésage grand diamètre : Ø 16 ± 0,007 mm avec une cylindricité requise de 0,003 mm.
- Etat de surface : un rendu parfait et uniforme à Ra 0,4
Si la rectification individuelle de ces deux alésages représente déjà un exercice complexe, la véritable difficulté du projet résidait dans leur alignement.
L'enjeu absolu : une coaxialité tolérancée à 8 microns
Le défi majeur de cette opération de rectification acier n’était pas seulement dimensionnel : il concernait la cohérence géométrique entre les deux opérations. Le plan exigeait une concentricité globale entre les deux alésages de 8 microns.
Chaque rectification intérieure devait être réalisée avec une meule dédiée, adaptée aux contraintes propres à chaque diamètre. La difficulté technique consistait donc à s’assurer que, malgré l’utilisation de deux outils distincts, les deux alésages partagent un axe commun quasi parfait.
Rectification pièces en cuivre ou alliages cuivreux
L'approche de Savoie Rectification : un process maîtrisé
Face à ce cahier des charges, la réponse n’est pas une question d’équipement seul. C’est avant tout une question de méthode.
Principe fondamental : traiter les deux rectifications comme un process unique.
La tentation naturelle serait de rectifier le premier alésage, de vérifier sa conformité, puis de passer au second. Cette logique séquentielle est précisément ce qu’il faut éviter lorsque la coaxialité est l’exigence centrale.
Chez Savoie Rectification, les deux opérations de rectification intérieure sont pensées comme un seul process cohérent : même référentiel de bridage, même stratégie de mise en position, séquence d’opérations définie pour que chaque passe contribue à la cohérence géométrique globale, pas seulement à la conformité individuelle de chaque alésage.
Le choix ciblé des meules
Sélection d’abrasifs spécifiques capables de résister aux contraintes du 17-4PH tout en garantissant l’état de surface Ra 0,4. Chaque alésage est traité avec une meule sélectionné pour ses contraintes propres. Le petit diamètre impose des contraintes d’accès et de rigidité de broches spécifiques. Le grand diamètre permet des meules plus rigides mais avec des efforts de contact différents. Utiliser la même meule pour les deux serait un compromis défavorable aux deux.
Le référentiel de bridage : clé de la coaxialité
La coaxialité à 8 microns entre les deux alésages ne s’obtient pas par ajustement après coup. Elle est le résultat d’une mise en position rigoureuse et reproductible qui garantit que les deux opérations s’inscrivent dans le même référentiel absolu. La conception du montage de bridage, le choix des appuis, la répétabilité du positionnement entre les deux passes : chaque détail conditionne le résultat final.
Le séquençage des opérations et contrôle intégré
Une programmation pensée comme un tout cohérent pour usiner les deux diamètres dans des conditions optimales d’alignement. Sur ce type de pièce, le contrôle dimensionnel n’est pas une étape finale. Il est intégré à chaque moment clé du process : vérification de la mise en position, mesures intermédiaires sur la cylindricité, contrôle de la coaxialité avant validation définitive. La métrologie fait partie du process de fabrication.
